- External clocking from 1 GHz down to 300 MHz
- Allows variable frequency external clock signals to be used
- Allows locking to an external 10 MHz reference
- Supports clock signals from 500 mVP-P to 2 VP-P
- 50 Ohm input impedance
- AC coupled input
ATST364: mise à niv.: horloge externe

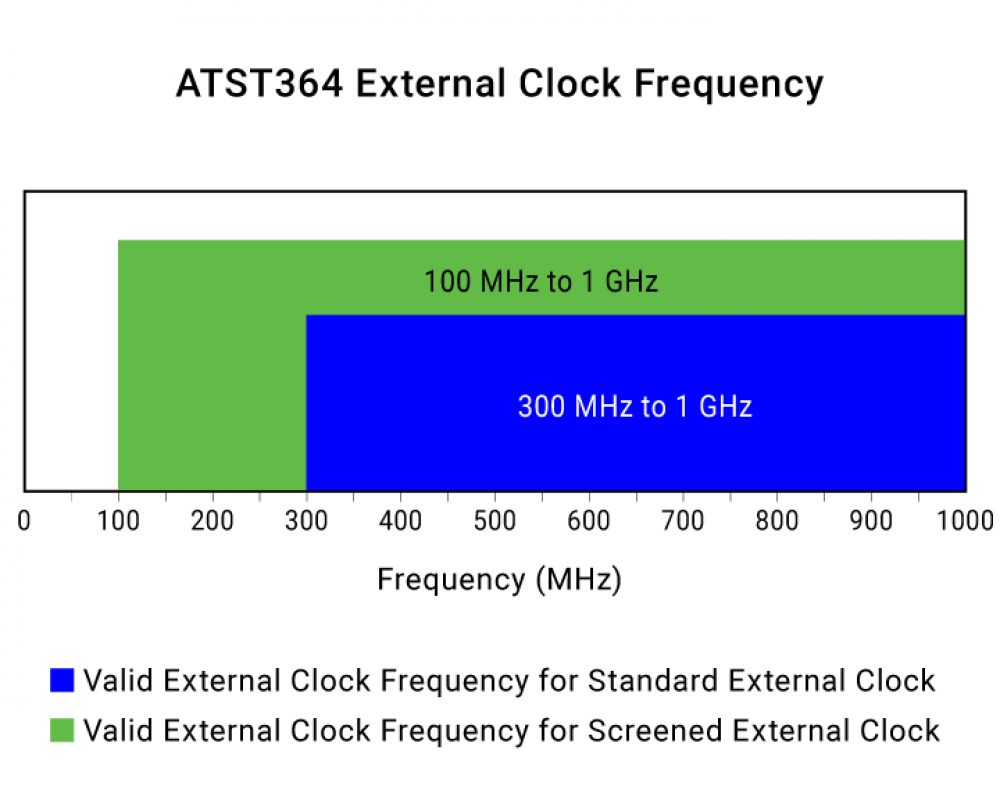

Deux modes de synchronisation externe sélectionnables par logiciel sont pris en charge : l'utilisateur fournit une horloge de référence de 10 MHz et le VCO intégré s'y verrouille ; ou horloge externe rapide dans laquelle ATST364 prélève un échantillon pour chaque cycle de l'horloge fournie par l'utilisateur. La fréquence d'horloge externe rapide doit rester dans la plage spécifiée de 300 MHz à 1 GHz.
Les clients qui ont besoin que la limite inférieure de l'horloge externe descende à 100 MHz doivent plutôt commander l'horloge externe filtrée.
En savoir plus sur ATST364: mise-à-niveau: horloge externe filtrée.
ATST364 Variable Frequency External Clocking
Some biomedical applications, such as OCT, require analog-to-digital conversion based on a clock signal whose frequency is not uniform over time. Most commercially available waveform digitizer boards cannot handle these types of variable frequency clock signals. AlazarTech has done a great deal of engineering work to make sure that ATST364 is compatible with variable frequency external clock.
